利達J-SA B-M-LD2000E(Ex)防爆型手動報警按鈕
文章來自：利達消防設備 發布時間：2017-11-03 09:24
一、利達J-SA B-M-LD2000E(Ex)手動報警按鈕介紹
J-SA B-M-LD2000Ex防爆型手動報警按鈕采用特殊防爆技術。適用于石油、化工等行業，具有防爆要求的場所。可以通過LD4800E防爆編碼接口與利達公司生產的LD128E系列火災報警控制系統配合使用。滿足GB3836.4-2000及--防爆標準（本安型）i b Ⅱ CT6。
二、利達J-SA B-M-LD2000E(Ex)手動報警按鈕功能
★ 二總線、有極性，須配合LD4800E防爆編碼接口使用
★ 具有手動復位功能
★ 備有一組無源常開接點輸出
★ 報警確認燈：紅色

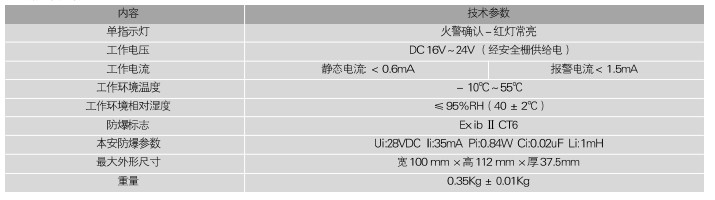

三、利達J-SA B-M-LD2000E(Ex)手動報警按鈕主要技術指標

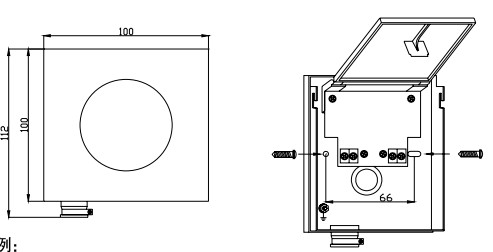

四、利達結構與安裝尺寸圖：（底盤貼膜為銀色）

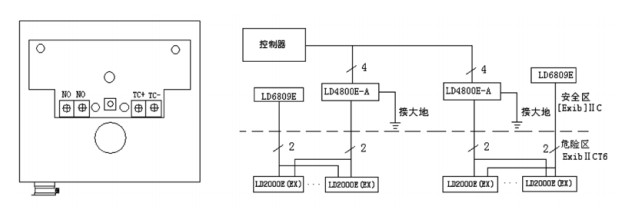

五、端子圖與接線圖示例
六、利達防爆手報安裝步驟
★ 取底殼：LD2000Ex防爆手動報警按鈕“底殼”和“按鈕部分”兩部分組成，從包裝中取出后分開，取出底殼而將按鈕部件暫時妥善保存于包裝盒中。
★ 固定底座：將導線從底殼背面穿過圓孔，用合適的自攻螺釘把底座固定在墻面。
★ 接線：剪、剝導線后按上圖接線圖所示將各導線與相應端子正確連接。
★ 系統接線查驗后，將“按鈕部分”插到底座里，并按壓使兩部分扣緊合縫。
七、布線要求
★ 導線：探測器回路二總線宜選用截面積≥1.0mm2的雙色雙絞銅芯線,穿金屬管或阻燃管敷設，也可采用控制電纜，
如KVV—2×0.75。
連接導線的長度應以總導線電阻＜70Ω為限，否則應增大導線的線徑。
