利達LD4401E編碼型紅外光束探測器接口模塊
文章來自：利達消防設備 發布時間：2016-11-26 16:25
一、利達LD4401E介紹
LD4401E編碼型紅外光束探測器接口模塊采用特殊防潮技術和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力，與紅外光束感煙探測器配套和我公司生產的E/EN系列火災報警控制器配合使用。可以接收紅外光束探測器的模擬電壓輸出信號。
二、利達LD4401E功能
★ 二總線，有極性。
★ 采用電子編碼，占一個地址點。
★ 可接收紅外光束探測器模擬量電壓輸出信號。
★ 需與我公司專用紅外光束探測器配合使用。

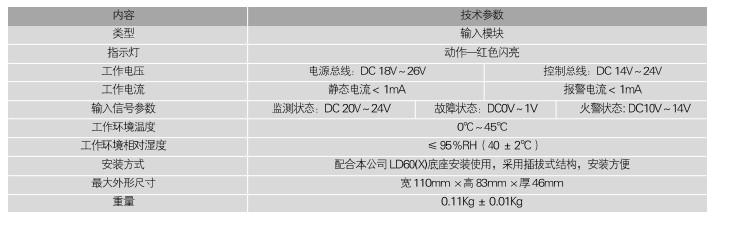

三、利達LD4401E主要技術指標

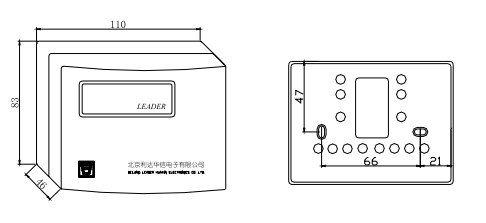

四、利達LD4401E結構與安裝尺寸圖

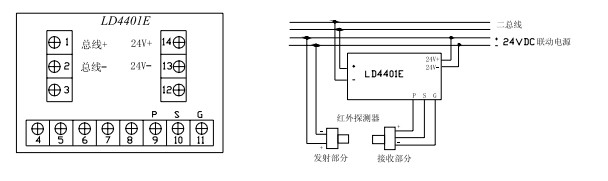

五、端子圖與接線圖示例
六、安裝步驟
☆ 小模塊通用底座LD60（X）包裝袋內有一塊金屬連接板，如圖4-1所示將其安裝在預埋盒固定孔上。
☆ 底座上有兩個長條孔，可用螺釘將底板固定在墻壁上。
☆ 將各導線由底部進出線孔穿入并與相應端子正確連接。
☆ 系統接線校驗后，將接口合在底座上，并按壓使兩部分扣緊合縫。
七、布線要求：與LD4400E-1相同
